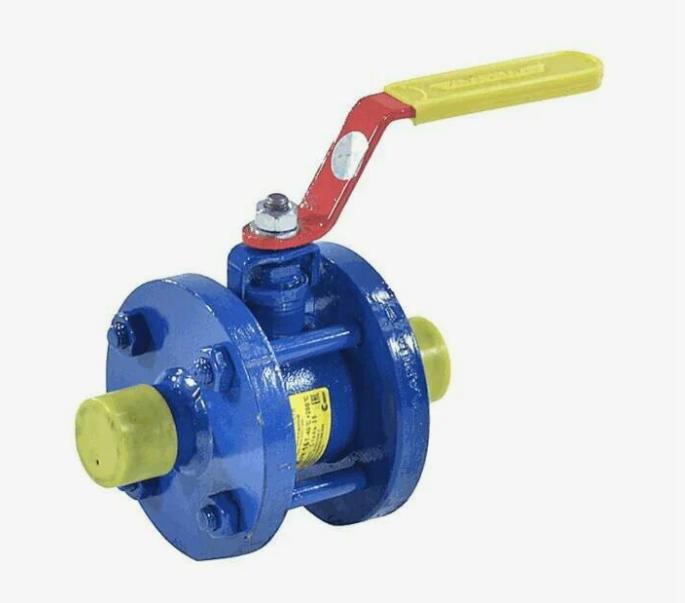

Краны шаровые стальные МАРШАЛ 11с67п СП

Краны шаровые стальные МАРШАЛ 11с67п СП в Ярославле

Определение

Краны шаровые стальные МАРШАЛ 11с67п СП - разборная арматура с присоединением под приварку. Патрубки вваривают в трубопровод, разъемных соединений на узле нет.

Кран перекрывает поток поворотом шара на 90 градусов. Применяется на сетях теплоснабжения, газоснабжения и нефтепродуктопроводах.

Расшифровка названия (маркировки)

• 11 - шаровой кран по классификации ЦКБА;
• с - корпус из стали;
• 67 - номер модели;
• С - разборный сварной корпус;
• П - присоединение под приварку.

Примеры маркировки

• 11с67п СП.00.1 - базовое разборное исполнение под приварку;
• в полном артикуле указывают Ду и Ру, например 11с67п СП Ду 50 Ру 40.

Технические аналоги

Аналоги под приварку - краны ALSO КШ.П, TEMPER серий под приварку, краны LD. Сверяют строительную длину, Ду, Ру и класс герметичности.

Основные технические характеристики

• диаметры - Ду 15-300 и выше;
• давление - Ру 16-40 (1,6-4,0 МПа);
• класс герметичности - А по ГОСТ 9544;
• корпус - сталь 20, 09Г2С, 12Х18Н10Т;
• управление - ручка, на больших Ду - редуктор.

Разновидности исполнения

• полнопроходные и стандартнопроходные;
• с фторопластовыми седлами или уплотнением «металл по металлу» (ТГ);
• с ручкой, редуктором или под электропривод.

Конструкция и ключевые элементы

Разборный корпус из двух частей соединяется шпильками. Это позволяет вынуть шар и заменить седла без демонтажа с трубопровода. Патрубки подготовлены под приварку встык.

Материал корпуса и основных элементов

• корпус - сталь 20 или 09Г2С, коррозионностойкое исполнение - 12Х18Н10Т;
• шар - полированная сталь;
• седла - фторопласт или металл по металлу;
• шток - нержавеющая сталь.

Принцип работы

Ручка поворачивается на 90 градусов. Шар с каналом открывает или перекрывает поток. Седла поджимаются средой, герметичность - класса А.

Рабочие среды и сферы применения

Среды: сетевая вода, природный газ, нефтепродукты, нейтральные жидкости. Сферы: тепловые сети, котельные, газораспределение, нефтегазовая отрасль, промышленные установки.

Правила эксплуатации и ограничения

• только положения «открыто» и «закрыто»;
• не применять для регулирования расхода;
• параметры по паспорту не превышать;
• сварные швы узла проверяют по нормам неразрушающего контроля.

Как выбрать, на что обратить внимание

• Ду, Ру, температура среды;
• проход - полный или стандартный;
• материал под климатический район и среду;
• тип управления по диаметру.

Наиболее востребованные диаметры и давления

Чаще всего заказывают Ду 32-150 при Ру 16 и Ру 40. На магистралях - Ду 200-300. Приварные исполнения ценят там, где важна герметичность без фланцевых стыков.

Преимущества

• нет разъемных соединений - минимум точек утечки;
• разборный корпус - ремонт затвора на месте;
• подходит для подземной прокладки;
• класс герметичности А;
• широкий выбор материалов корпуса.

Эксплуатация и монтаж

Кран вваривают в трубопровод по технологии завода: уплотнения защищают от перегрева, швы очищают и контролируют. В эксплуатации ведут проверку затвора и состояния швов по регламенту.

Часто задаваемые вопросы

Зачем разборный корпус под приварку?
Чтобы заменить шар и седла, не вырезая кран из трубопровода.

Какие материалы корпуса доступны?
Сталь 20, 09Г2С для холодного климата и 12Х18Н10Т для коррозионных сред.

Какой класс герметичности?
Класс А по ГОСТ 9544.

Краны 11с67п СП ставят на газ?
Да, исполнения рассчитаны на природный газ в системах газоснабжения и газораспределения.

Нужна ли защита при сварке?
Да, уплотнения затвора защищают от нагрева по инструкции завода.

Есть ли полнопроходные исполнения?
Да, полнопроходные и стандартнопроходные варианты выпускаются во всем диапазоне Ду.

Чем СП отличается от СФ?
Только присоединением: СП - под приварку, СФ - фланцевый. Конструкция корпуса одна.

Как управлять краном большого диаметра?
Через редуктор либо комплектацией под электропривод.

Можно ли использовать как регулирующий?
Нет, кран предназначен только для полного открытия и закрытия потока.

Что такое исполнение ТГ?
Затвор с уплотнением «металл по металлу» - для повышенных температур и сложных сред.

Где купить

Краны шаровые МАРШАЛ 11с67п СП можно купить у официального дилера DN-PN.RU. На сайте компании - актуальный прайс-лист с ценой на каждую позицию, стоимость доставки рассчитывается по региону. Каждый кран отгружается с паспортом изделия и сертификатами соответствия ТР ТС. Дилер DN-PN.RU помогает подобрать Ду, Ру и тип присоединения под проект, рассчитывает смету и отгружает со склада. Оформите заказ на dn-pn.ru или запросите счет.
